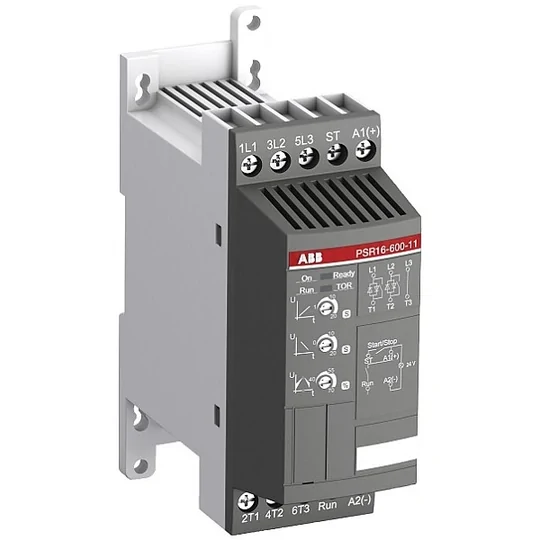

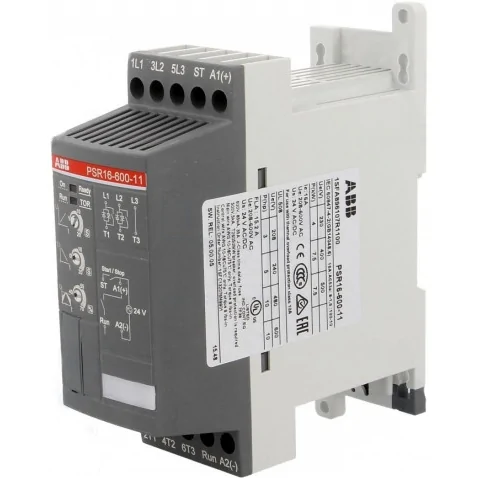

ABB Softstarter PSR 16 pro čerpadla, ovládání 24 V AC
ABB Softstarter PSR 16 pro čerpadla, ovládání 24 V AC
Softstarter pro plynulé spouštění/doběh čerpadel o vyšším výkonu. Ovládání napětím 24 V AC. Více
Výrobce: ABBKód produktu: 39456Doprava a platba
6 234,71 Kč bez DPH (7 544 Kč s DPH)
Softstarter pro plynulé spouštění/doběh čerpadel o vyšším výkonu. Ovládání napětím 24 V AC. Více
Výrobce: ABBKód produktu: 39456Doprava a platba
Použití
Softstartér funguje jako alternativa přímého připojení asynchronních motorů do sítě.(Náhrada za přímé připojení - stykač/relé, hvězda/trojúhelník, frekvenční měnič). Softstarter má ve fázi instalované dva anti-paralelně řazené tyristory, ovládané řídící deskou. Regulace je napěťová - snižování/zvyšování efektivní hodnoty napětí ve fázích po nastavenou dobu. Napětí na svorkách motoru je nízké - je nízký i rozběhový proud a moment (omezení proudové špičky - zatížení sítě). Postupným zvyšováním/snižováním napětí dochází k postupnému zvětšení/snížení momentu na hřídeli motoru a zvýšení/snížení proudu motoru a jeho otáček. Rozběh a doběh motoru je plynulý. Přímým připojením motoru čerpadla na síť je záběrový proud motoru na svém maximu, tj. až sedminásobku proudu jmenovitého. Nežádoucímy problémy jsou tlakové nárazy v soustavách potrubí, které vzniknou v důsledku rychlého zastavení motoru čerpadla. Tyto tlakové nárazy způsobují výrazné mechanické opotřebení nejen potrubí ale také čerpadel.
Specifikace
Ovládání náběhové napěťové rampy v sekundách (doporučeno 10 sec.)
Ovládání doběhové napěťové rampy v sekundách (doporučeno 20 sec.)
Procentuelní nastavení hladiny zapínacího a zároveň vypínacího napětí (doporučeno 30 %)
Pro více než 10 startů za hodinu vyberte softstartér o řád větší než je jmenovitá hodnota příkonu motoru.
Parametry
Doba rozběhu / doběhu | 0-20 / 0 - 20 sec |
---|---|
Hmotnost | 400 g |
Indikace výstupu | Ano (zelená) |
Jmenovitý proud (I) | 16 A |
Kmitočet | 50 Hz |
Krytí IP | 20 |
Max. nadmořská výška | 4000 m |
Max. spínaný výkon (P) AC3 pro 230V | 4 kW |
Max. spínaný výkon (P) AC3 pro 3x400V | 7,5 kW |
Maximální utahovací moment | 1 Nm |
Montáž na DIN lištu | Ano |
Průřez vodiče | 1x0,75 - 2x2,5 mm² |
Rozměry (šířka x výška x hloubka) | 45 x 140 x 114 mm |
Rozsah teplot | -25 ... +60 °C |
Spínání třífázových asynchronních motorů | Ano |
Spínáni velkých výkonů | Ano |
Způsob připojení | Šrouby |
Jmenovité napětí zátěže (U) do | 208 - 600 V AC |
Ovládací napětí | 24 V AC / DC |
